Klassifisering og design av faste fotovoltaiske monteringer

En PV-brakett er en støttestruktur som arrangerer og fikser avstanden mellom PV-moduler i en viss orientering og vinkel i henhold til den spesifikke geografiske plasseringen, klimaet og solressursforholdene til PV-kraftgenereringssystemets konstruksjon.

Som en viktig del av PV-kraftproduksjonssystemet, påvirker PV-montering direkte driftssikkerheten til PV-moduler, bruddhastighet og konstruksjonsinvesteringer. Å velge riktig PV-brakett reduserer ikke bare prosjektkostnadene, men reduserer også senere vedlikeholdskostnader.

PV-braketter kan deles inn i tre typer: fast, tilt-justerbar og automatisk sporingstype, og tilkoblingsmetoden har vanligvis to former for sveising og montering. Blant dem inkluderer fast type brakett takbrakett, jordtype brakett og vanntype brakett. Den automatiske sporingstypebraketten er videre delt inn i en enkeltakset sporingsbrakett og en dobbeltakset sporingsbrakett.

Faste fester er også kjent som fast-tilt-fester, hvor tilt og orientering av sammenstillingen ikke kan justeres etter installasjon. Faste fester er hovedsakelig av flere typer, inkludert taktype, jordtype og vanntype.

Takstativ
Taktypebraketter er vanligvis klassifisert i tre typer, inkludert fargestålplatetakbraketter, skråtak (tegltak) og flate takbraketter.

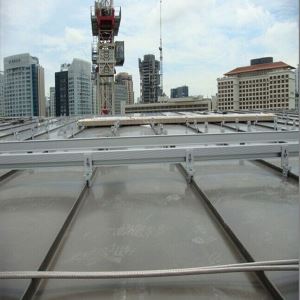

Farget stålplate takbrakett består av farge stålplateklemmer eller fester, skinner (bjelker), komponentpresser, skinnekoblinger, bolter og skiver, glidemuttere, og så videre.

Skråtakstøtten består av takfestekroker, skinner (bjelker), komponentpresser, skinnekoblinger, bolteskiver, mutterglidere, etc.

Farge stålplate takbraketter og skrå takbraketter bruker vanligvis ferdig C-bjelke stål eller aluminiumslegering som de viktigste bærende strukturelle delene. De har fordelene med rask montering og demontering, ikke behov for sveising, til og med anti-korrosjonsbelegg, god holdbarhet, rask installasjon og vakkert utseende.

Et flatt takbrakett ligner på en brakettkonstruksjon av jordtype, som vanligvis bruker et betongfundament eller betongmotvektsblokk som brakettfundament. Avhengig av takkonstruksjonen kan et uavhengig fundament eller stripefundament brukes. Forbindelsen mellom fundamentet og søylen til braketten kan gjøres gjennom de forhåndsstøpte delene av fotbolten eller direkte innstøping av søylen i betongfundamentet. Den flate takbraketten vil ikke skade det vanntette laget av takflaten og er preget av en fleksibel struktur, enkel installasjon og høy pålitelighet.

Jordbrakett
Bakkestøtter kan deles inn i tre kategorier: enkeltsøylestøtter, dobbelsøylestøtter og enkeltsøylede søylestøtter.

Enkeltsøylebraketten støttes av bare én enkelt rad med kolonner, og hver enhet har bare en enkelt rad med brakettfundamenter. Den består hovedsakelig av søyler, skråstøtter, styreskinner (bjelker), komponentpresser, skinnekoblinger, bolteskiver, mutterglidere og andre komponenter, hvorav søylene er laget av C-bjelke, H-bjelke eller firkantede stålrør og andre materialer. Denne typen brakett kan redusere mengden landkonstruksjon og er egnet for områder med komplisert terreng.

Dobbeltsøylet brakett har form av front- og baksøyler. Den består hovedsakelig av en frontsøyle, baksøyle, skråstøtte, styreskinne (tverrbjelke), bakre støtte, komponenttrykkblokk, styreskinnekoblinger, boltskive, mutterglider og andre komponenter, som er laget av C-bjelke, H -bjelke, firkantet stålrør, rundt stålrør og andre materialer i strengt samsvar med størrelsen på den firkantede matrisen. Denne typen brakett har fordelene med jevn kraft og enkel bearbeiding og er egnet for områder med relativt flatt terreng.

Enkeltjordet kolonnebrakett trenger bare én kolonne for å støtte en firkantet arrayenhet. Siden hele den firkantede matrisen bare trenger søylestøtte, er antallet PV-moduler som kan ordnes på et enkelt sett med rammer mindre, vanligvis 8, 12 eller 16. Det består hovedsakelig av søyler, langsgående bjelker, styreskinner (bjelker) , modulpresser, styreskinnekoblinger, boltskiver, mutterskyvere og andre komponenter. Blant dem kan kolonnen være laget av stålrør, prefabrikkert sementrør og andre materialer, langsgående bjelke og tverrbjelke er laget av firkantet stålrør, mens styreskinnen er laget av C-type stål eller aluminiumslegering. Braketten egner seg for områder med høyt vannstand og frodigere markvegetasjon.

Flytende solstruktur
Med den kontinuerlige promoteringen av distribuerte fotovoltaiske kraftproduksjonsprosjekter, full utnyttelse av havet, innsjøer, elver og andre vannressurser for å installere distribuerte solcellekraftverk, har realisering av nye solceller landbruksformer som fiskeri-optisk komplementering blitt en viktig måte. å løse problemet med fotovoltaisk kraftproduksjon begrenset av landressurser. Vannoverflatetypebrakett har vanligvis to typer flytende type og kolonnetype. Den flytende typen brakett består av to deler: flottør og brakett. Flottøren er laget av høyfaste materialer og har god stabilitet og slagfasthet, som effektivt kan forhindre at vannstrømmen og vinden skader solcellemodulen. Braketten er vanligvis laget av rustfritt stål, aluminiumslegering og andre materialer, med sterk korrosjonsbestandighet.

Søyletypebrakett er lik struktur som jordtypebrakett, bortsett fra at søylen er lengre for å sikre at braketten er utsatt for vannet. Samtidig er det også avgjørende å velge materialer med korrosjonsbestandighet for å suge i vann over lengre tid for å lage søylene.
